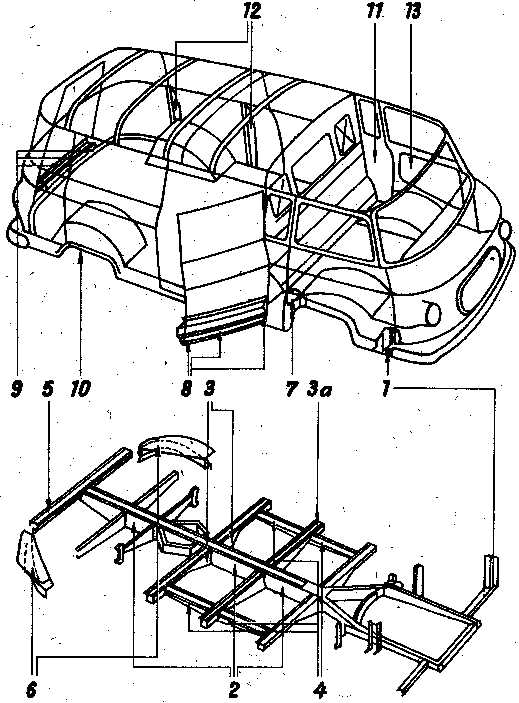

Hohlraum-Bezeichnung |
Einsprühöffnungen |
Sprührichtung nach... |
Vorbereitungsarbeiten |
1. Scharniersäulen Fahrertür
links und rechts |
vorh. Öffnungen unten links
und rechts aufbohren |
oben, Achtung: Himmelverschmutzung |
Fahrzeug anheben, Öffnungen
aufbohren |
2. Rahmenmittelträger |
vorhandene Öffnungen |
vorn und hinten |
Fahrzeug anheben |
3. Querträger Nr. 1, 2, 3 rechts
und links |
vorhandene Öffnungen |
links und rechts |
Fahrzeug anheben |
3a Querträger 2 links |
Loch bohren von unten |
allseitig |
Fahrzeug anheben, Loch bohren |
4. Rahmenlängsschweller |
vorhandene Öffnungen hinten
und vorn |
vorn und hinten |
Fahrzeug anheben |
5. Schweller unter Rückwandtür |
vorh. Öffnungen im Unterteil |
links und rechts |
Fahrzeug anheben, Stopfen entfernen
und wieder verschließen |
6. Heckschweller rechts und links |
vorh. Öffnungen im Unterteil |
allseitig |
Fahrzeug anheben, Stopfen entfernen
und wieder verschließen |
7. Karosserielängsschweller
rechts und links |
vorhandene Öffnungen im Schweller |
vorn und hinten |
Fahrzeug anheben, Stopfen entfernen
und wieder verschließen |
8. Seitentür, Schloß-,
Scharniersäule und Schweller |
Entlüftungsöffnungen im
Schweller |
links und rechts, oben |
Fahrzeug anheben, evtl. Türinnenverkleidung
entfernen |
9. Rückwandtür, Schloß-,
Scharniersäule, Schweller |
vorhandene Öffnungen im Schweller |
links oben, rechts oben |
Fahrzeug anheben, Stopfen entfernen
und wieder verschließen, evtl. Türinnenverkleidung
entfernen |
10. Radschalenversteifung hinten
links und rechts |
vorhandenes Ablaufloch im Radausschnitt
aufbohren |
vorn und hinten |
Fahrzeug anheben, Löcher aufbohren
und verschließen |
11. Seitenmittelstück-Innenblech,
mittlere Scharniersäule und vordere Radschalenversteifung
unter Schloßseite links und rechts |
vorhandene Öffnungen |
vorn, hinten und unten |
falls erforderlich, Seitenverkleidung
ausbauen |
12. Acht Versteifungsholme und Türsäulen |
im oberen Teil anbohren |
unten |
falls erforderlich, Innenverkleidung
ausbauen, Löcher bohren |
13. Fahrer- und Beifahrertür-Innenbleche |
vorhandene Öffnungen im Innenblech |
allseitig |
Türverkleidungen entfernen |
